Edificio Kilogramo

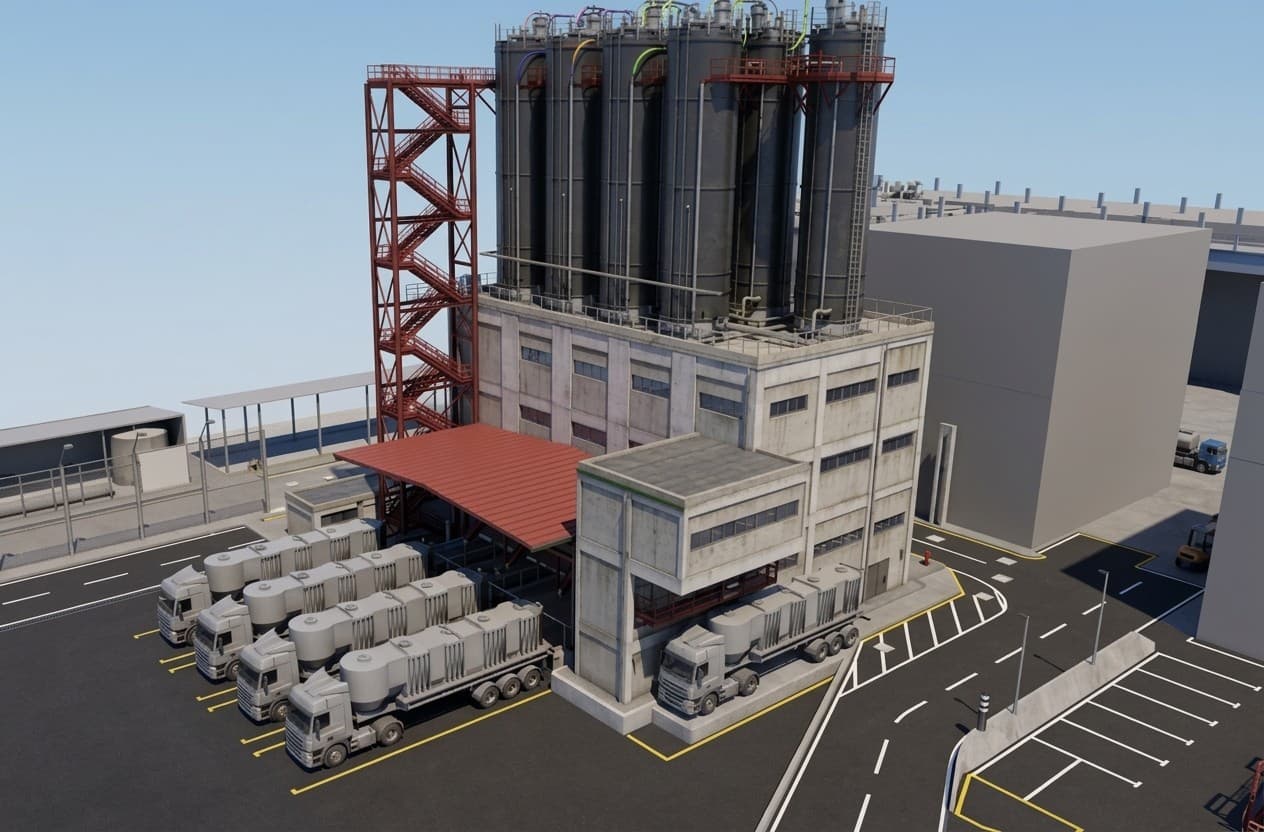

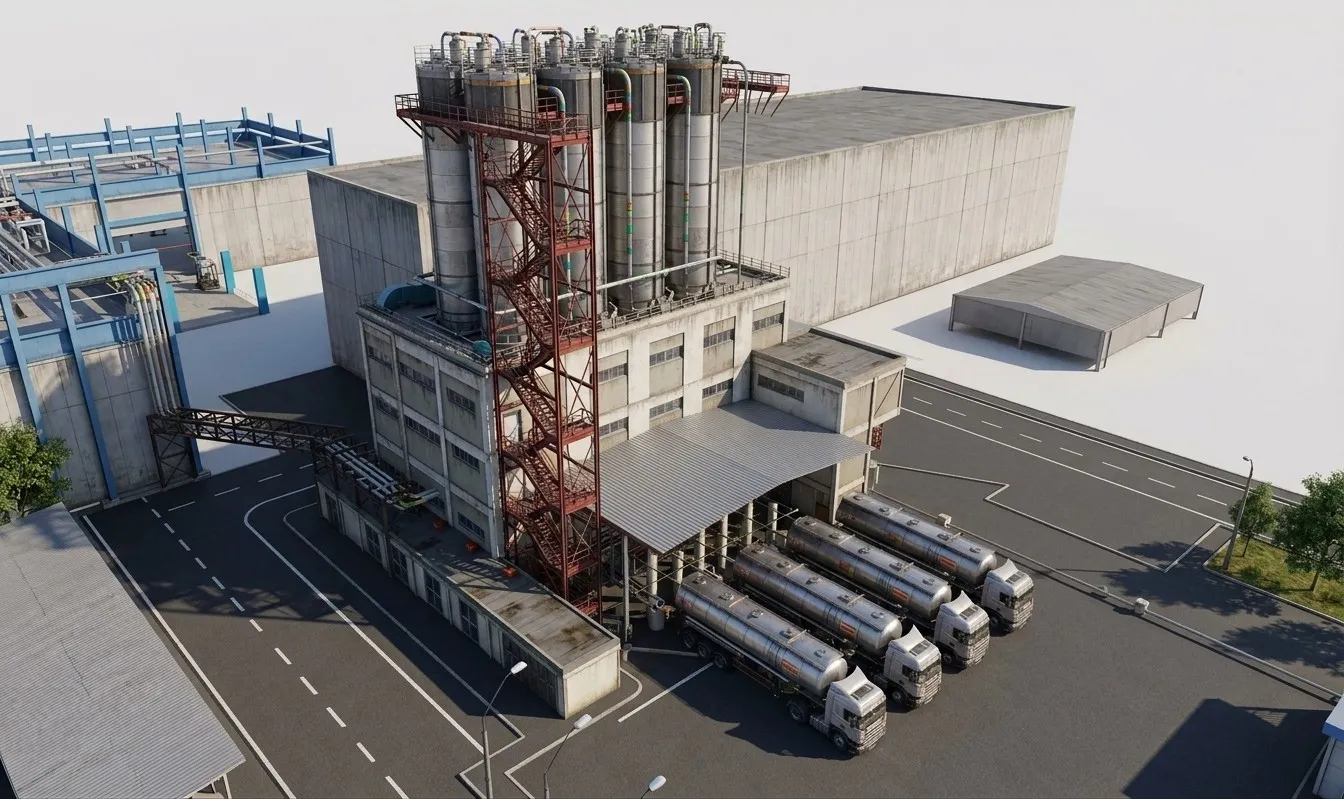

Edificio industrial de 1.950 m² para almacenamiento de harina, con tres niveles de hormigón armado, diez silos en cubierta, pipe bridge, cubierta metálica y estructuras auxiliares para el proceso industrial.
Edificio industrial de 1.950 m² para almacenamiento de harina, con tres niveles de hormigón armado, diez silos en cubierta, pipe bridge, cubierta metálica y estructuras auxiliares para el proceso industrial.

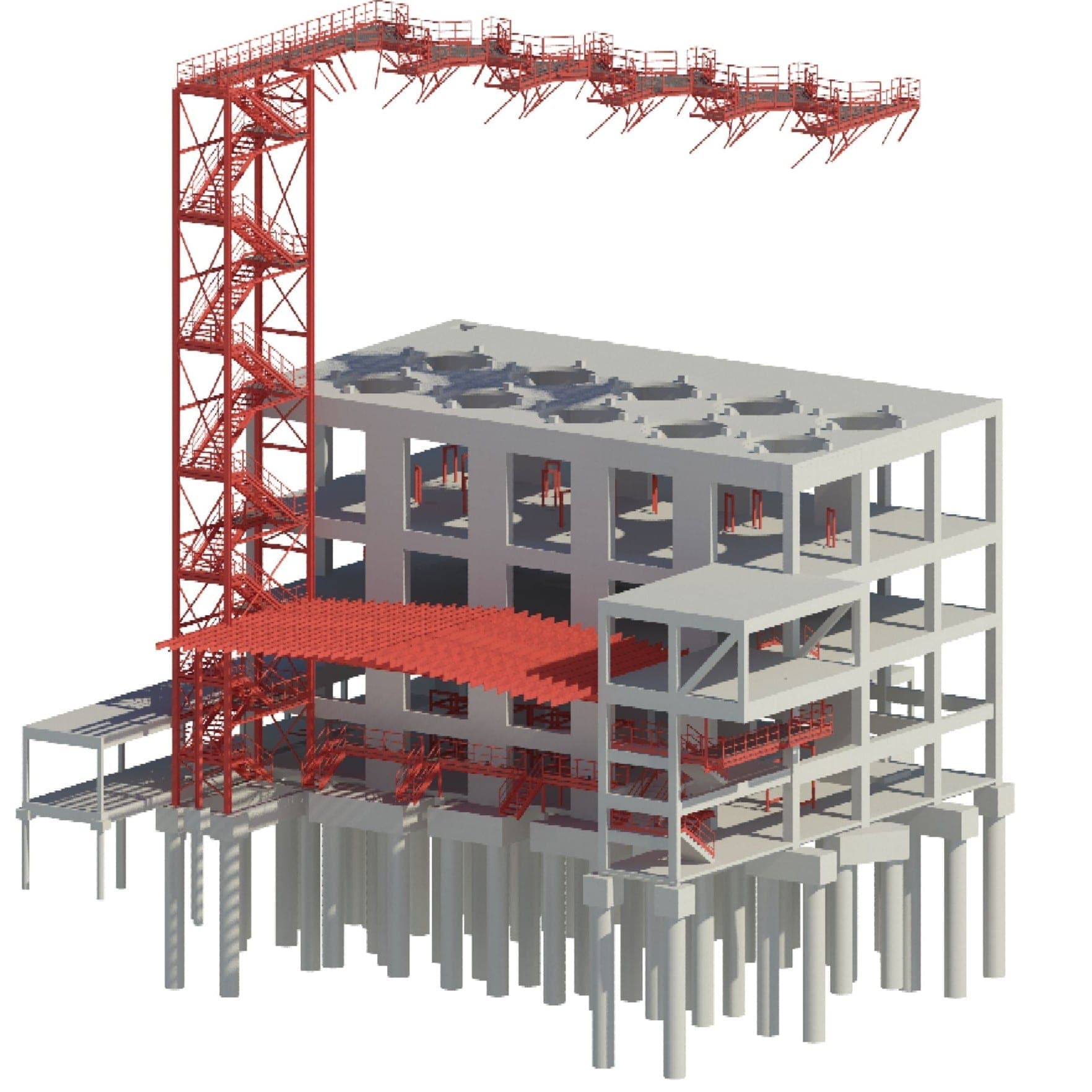

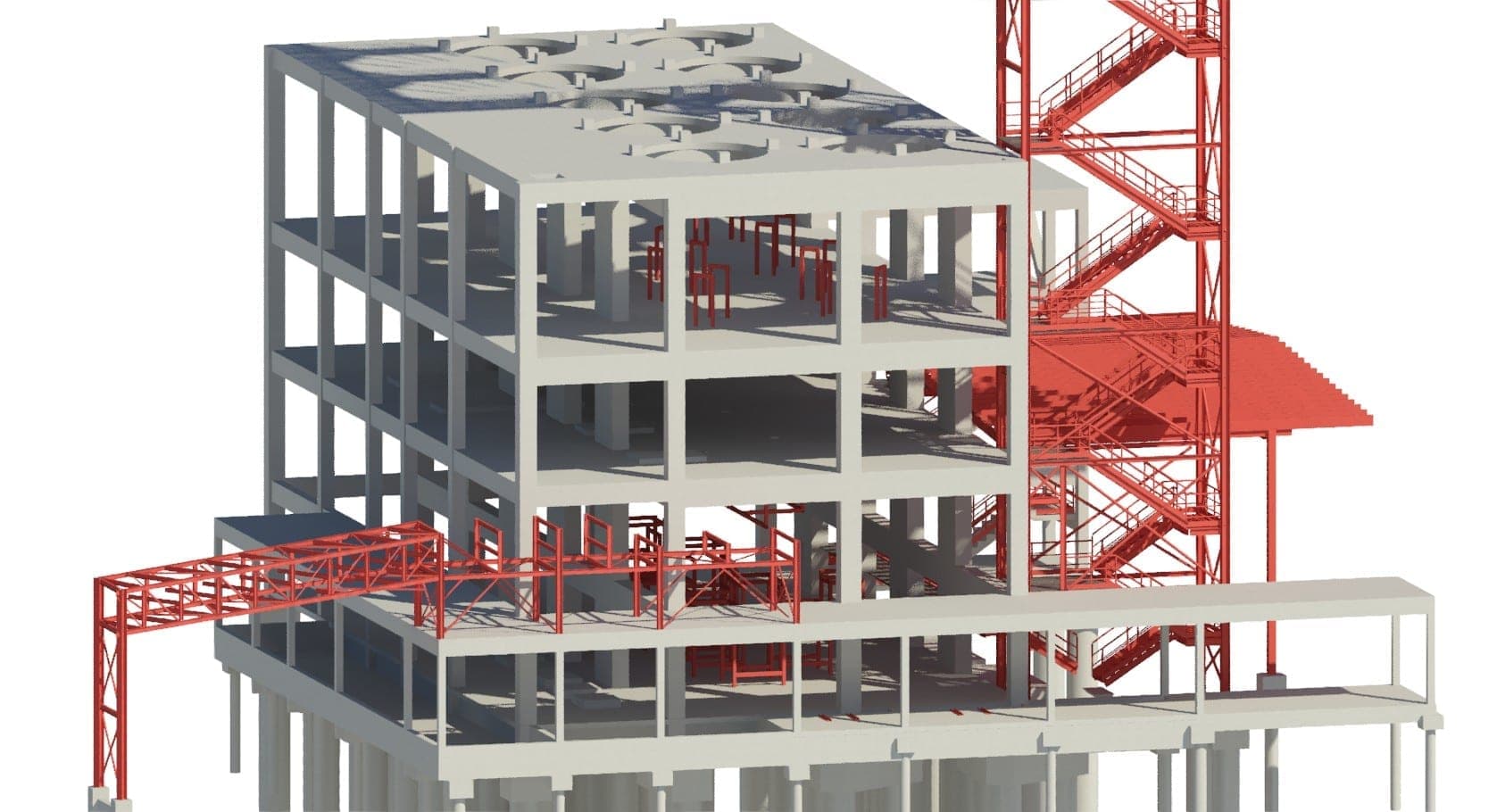

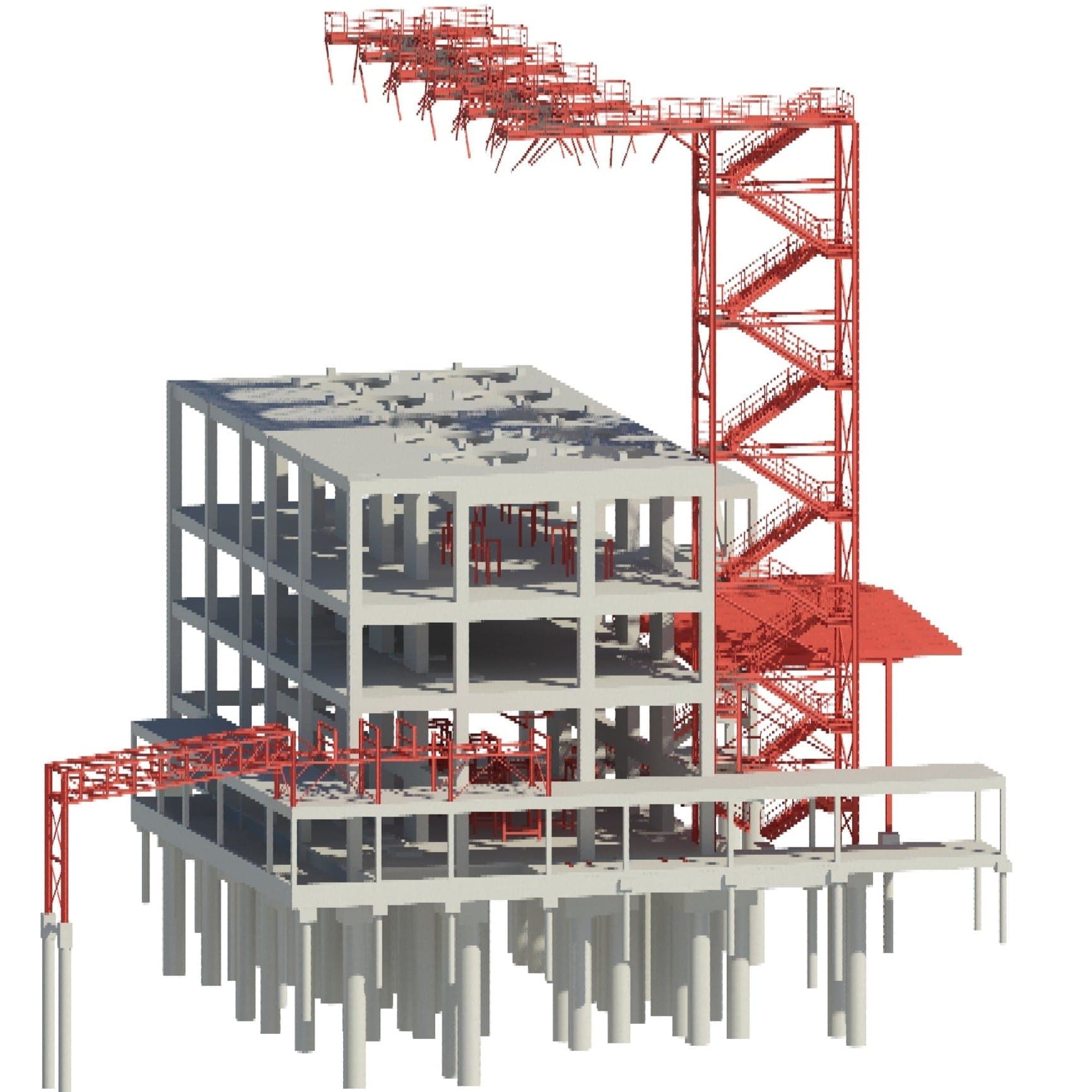

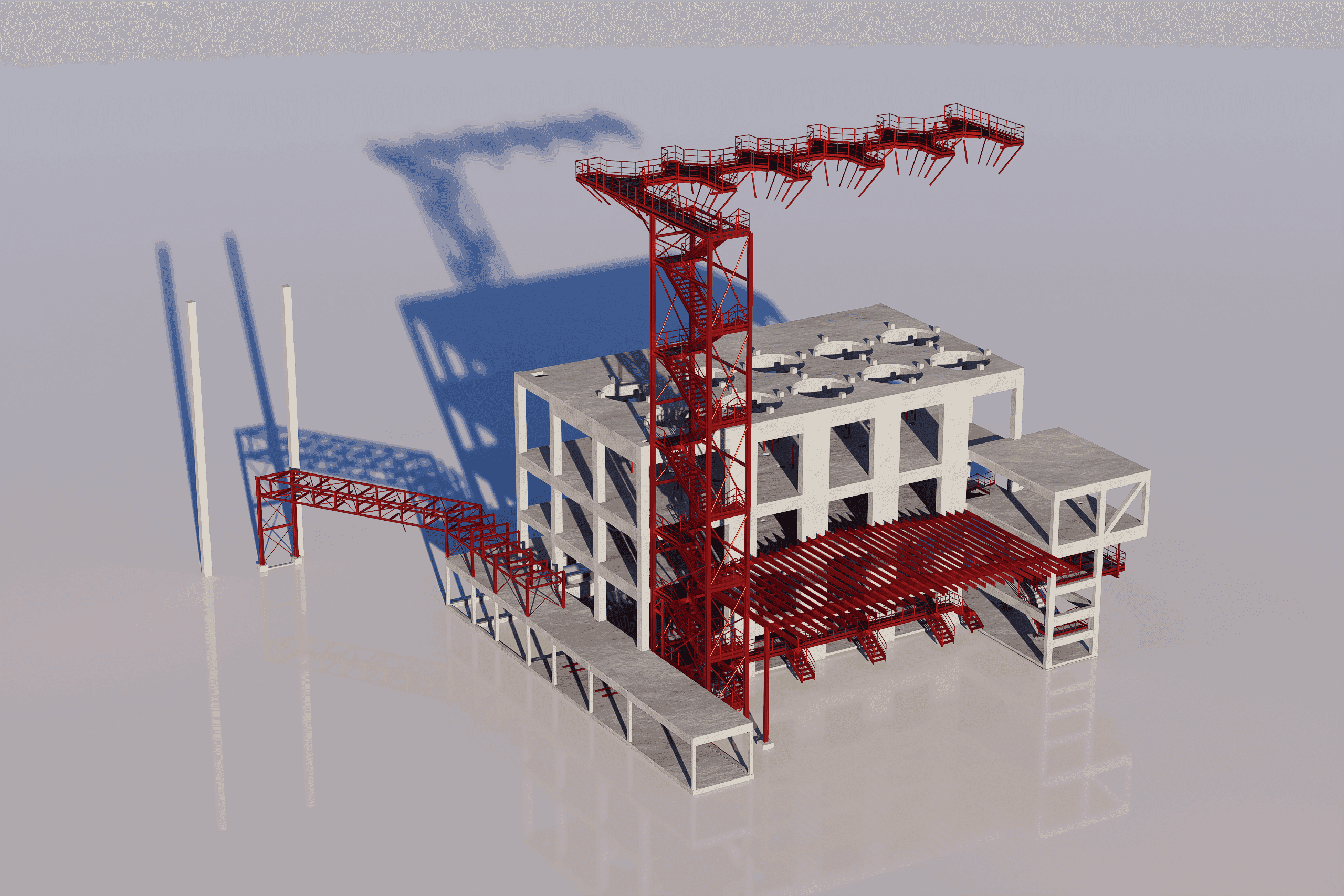

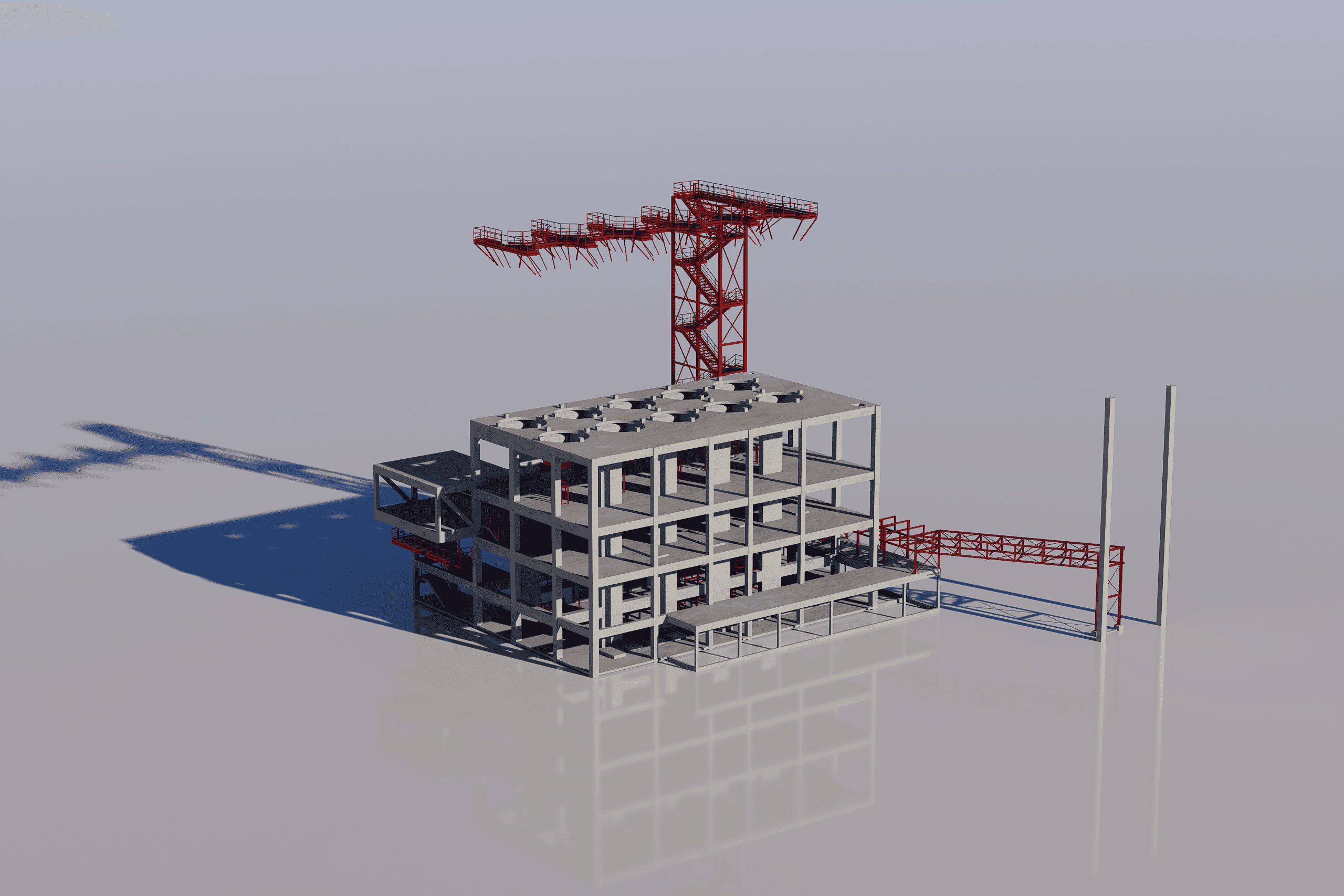

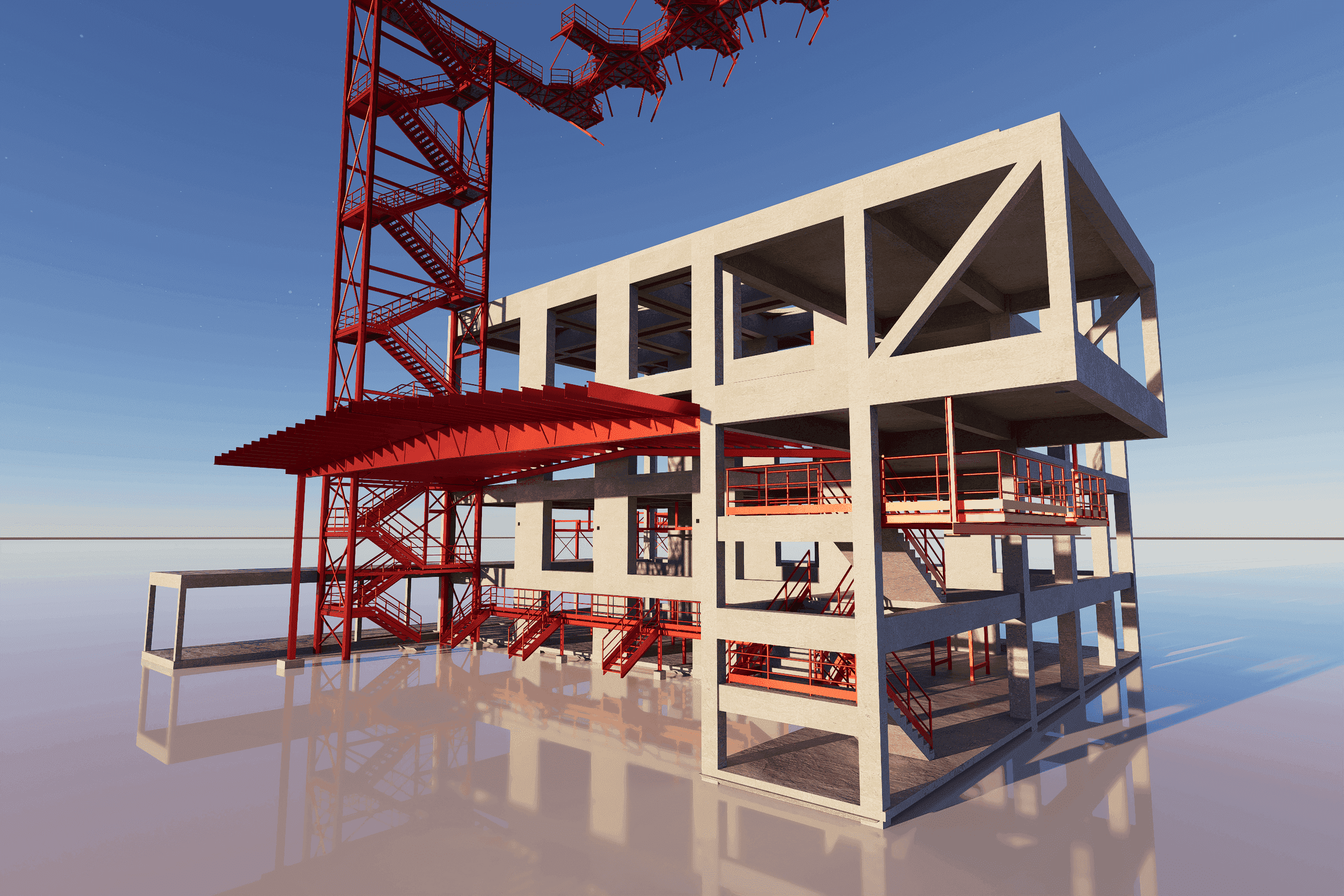

El proyecto requirió integrar en una única solución estructural un edificio de hormigón armado de tres niveles con diez silos de almacenamiento ubicados sobre la terraza, un núcleo de escaleras de 30 metros de altura y múltiples estructuras metálicas asociadas al proceso industrial. Entre los principales desafíos se destacaron el diseño de un pipe bridge de 22,5 metros de longitud con una luz principal de 12 metros para conducir las instalaciones del proceso, una cubierta metálica de 18,55 metros de luz libre sobre el área de descarga de camiones, y la verificación de estructuras existentes para soportar nuevos equipos. A esto se sumó la necesidad de coordinar una gran cantidad de instalaciones mecánicas, eléctricas y de proceso dentro de una planta industrial con elevados requerimientos de precisión.

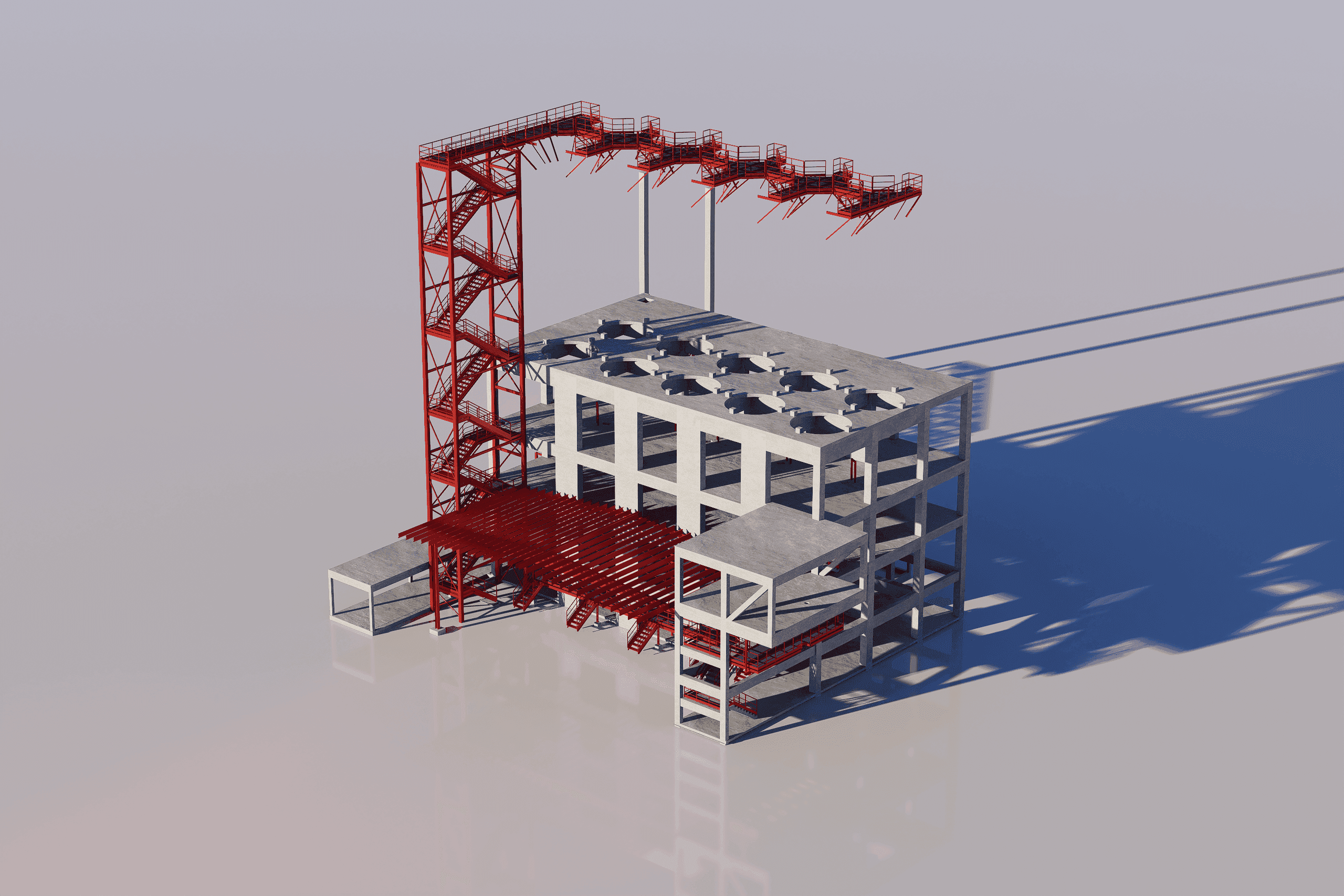

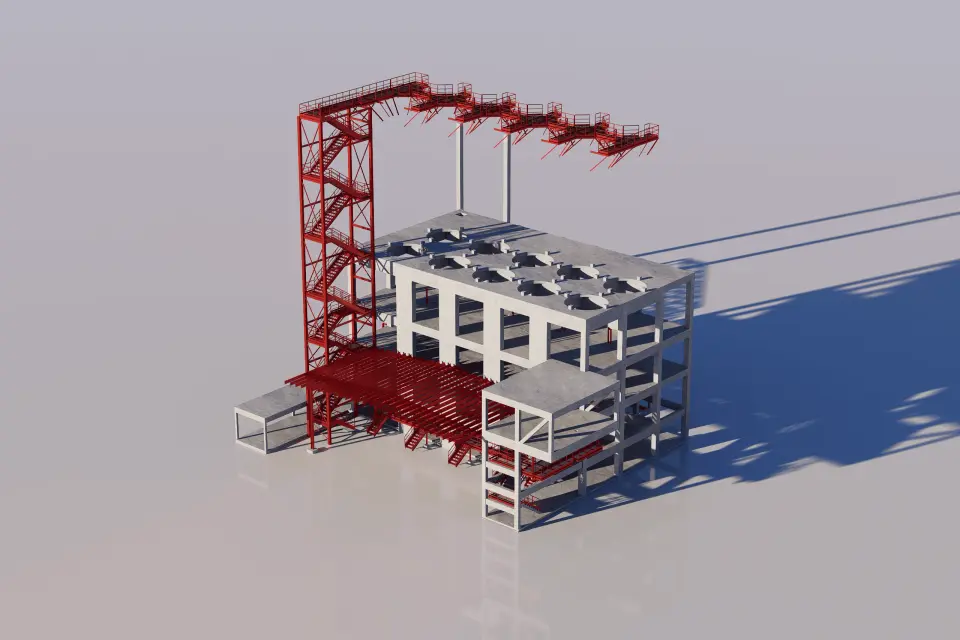

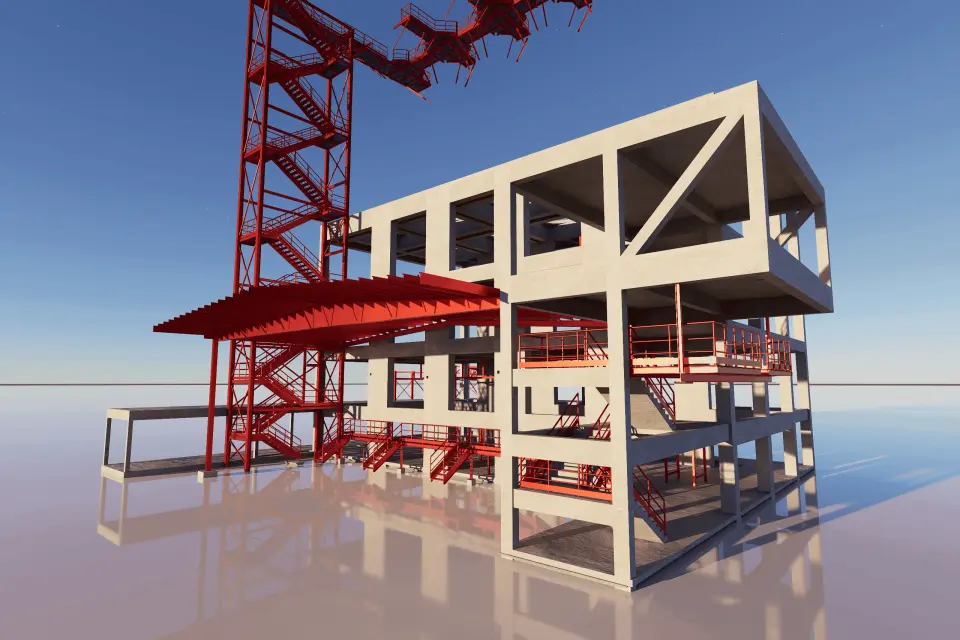

Desarrollamos el proyecto estructural integral del edificio y de todas sus estructuras complementarias, incluyendo el edificio principal de hormigón armado, el núcleo de escaleras de 30 metros de altura, la cubierta metálica de grandes luces, el pipe bridge, las pasarelas de silos, el techo de camiones y las estructuras auxiliares del proceso. El pipe bridge fue diseñado como una estructura independiente de 22,5 metros de longitud con una luz principal de 12 metros, permitiendo el paso ordenado de todas las cañerías e instalaciones entre los distintos sectores de la planta. Asimismo, la cubierta metálica de 18,55 metros de luz se diseñó para brindar un amplio espacio libre de apoyos que facilitara las operaciones logísticas. Asi mismo diseñamos la playa de camiones y verificamos que estos puedan hacer todas las maniobras sin inconvenientes. El modelo BIM de estructuras se vinculó con un modelo federado que integró tambien arquitectura, ingeniería mecánica e instalaciones. Esta metodología permitió coordinar
