Pasarelas Peatonales TCP

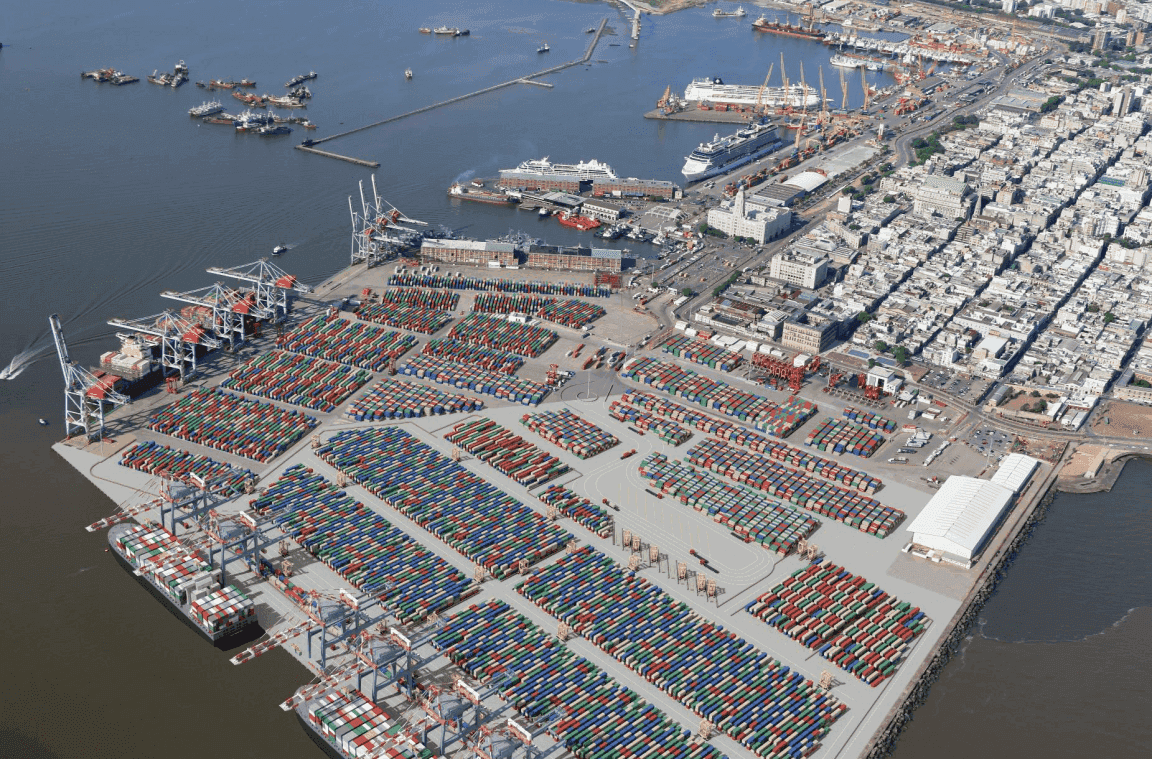

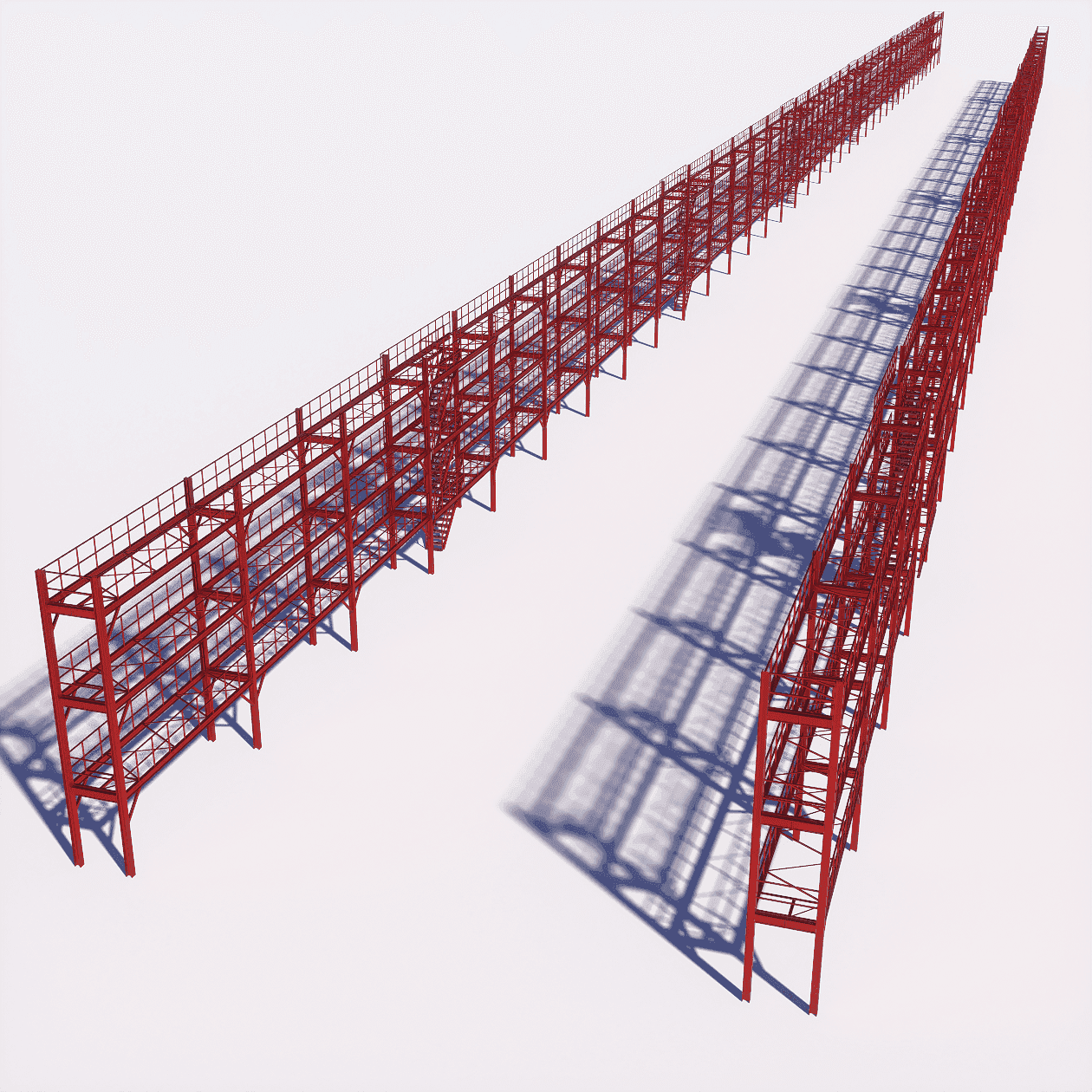

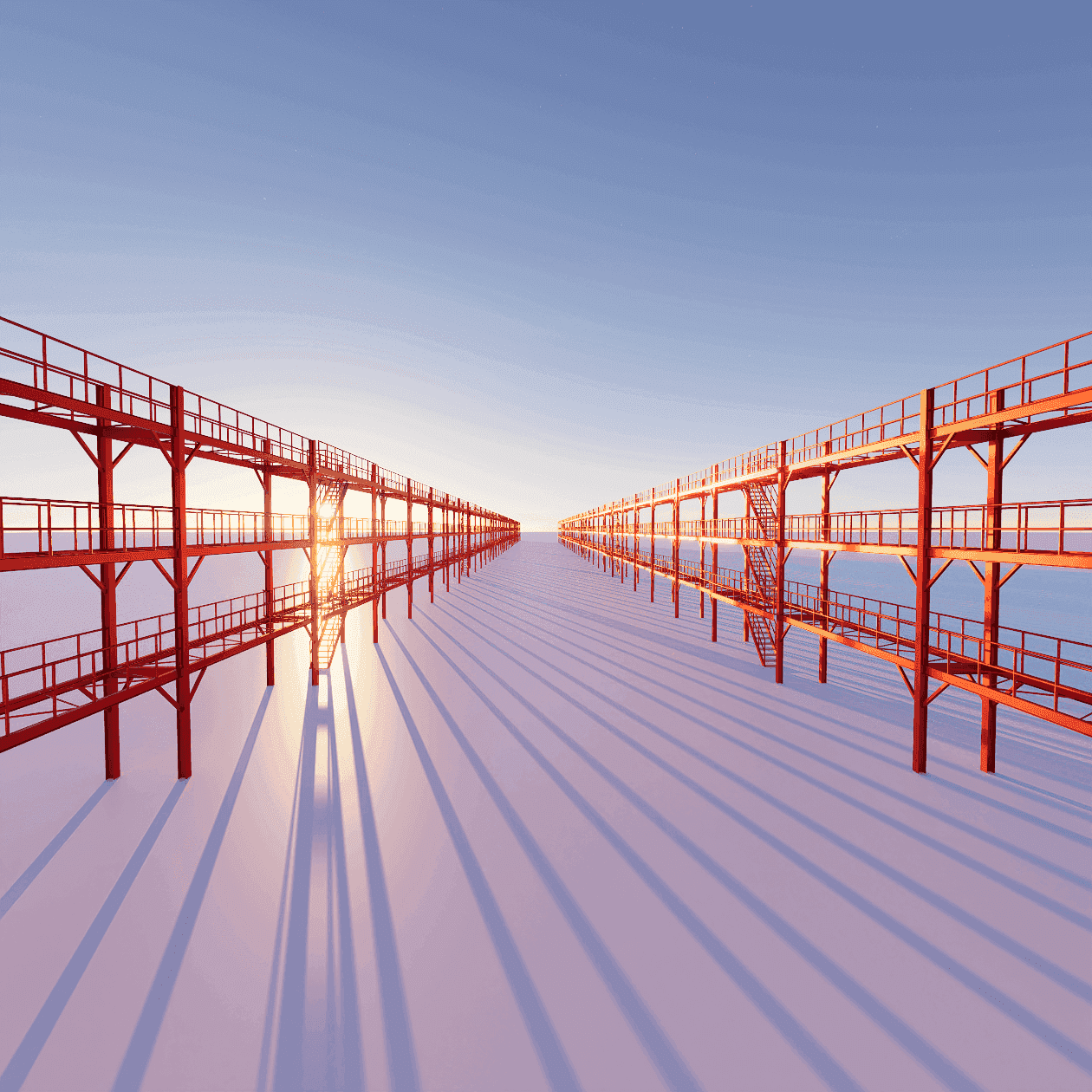

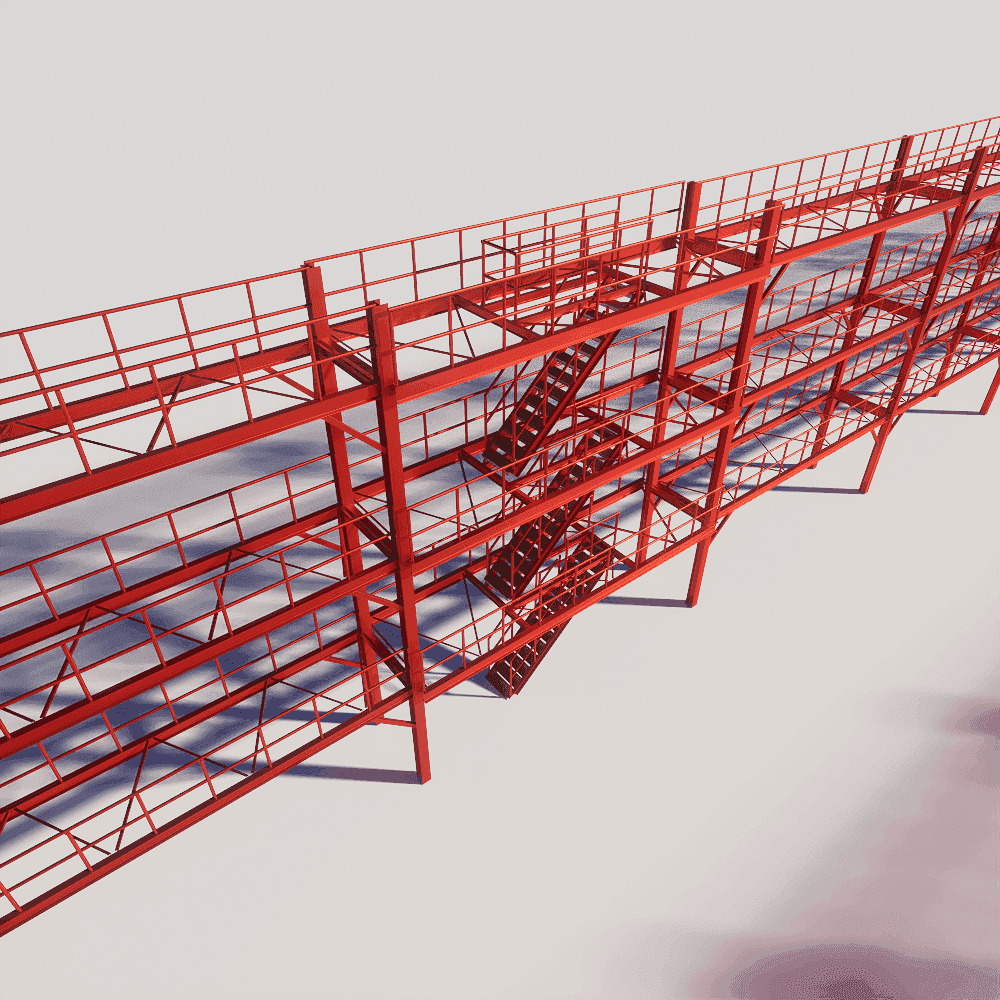

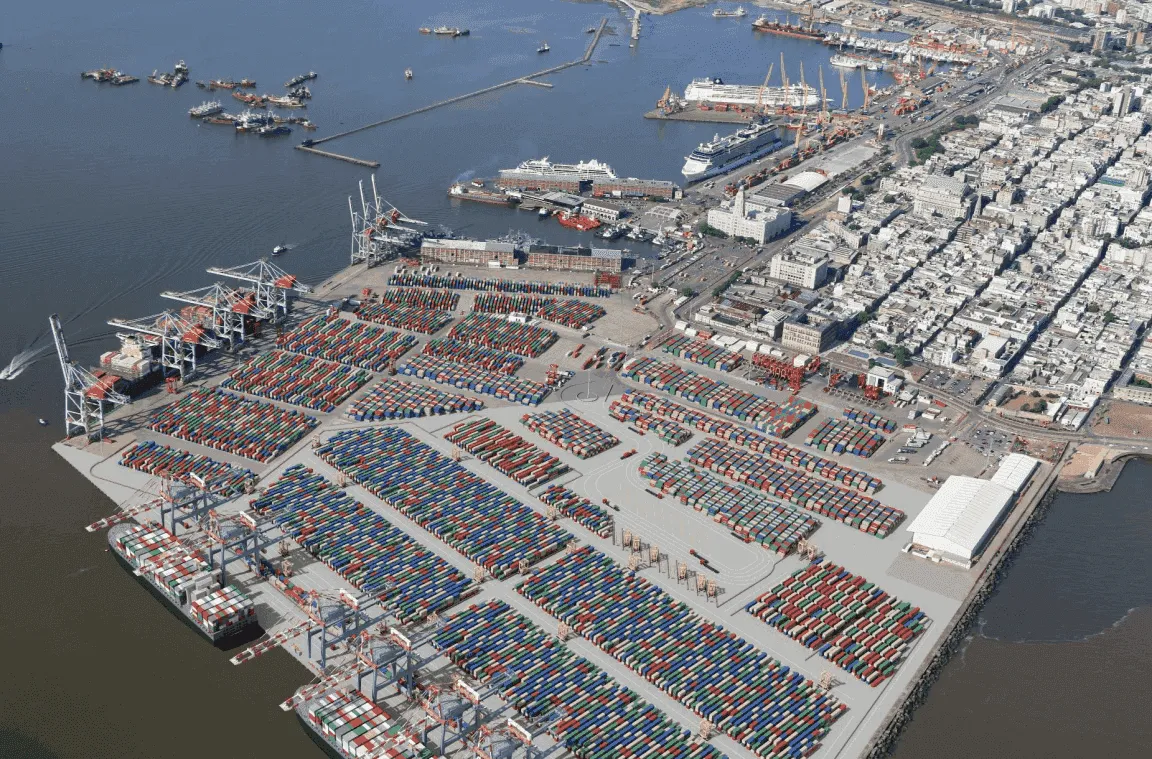

Dos pasarelas metálicas de tres niveles para los reefer racks de la Terminal Cuenca del Plata, de 230 y 280 m de longitud, combinando tramos reticulados y de alma llena. Montevideo, Uruguay.
Dos pasarelas metálicas de tres niveles para los reefer racks de la Terminal Cuenca del Plata, de 230 y 280 m de longitud, combinando tramos reticulados y de alma llena. Montevideo, Uruguay.
Resolver pasarelas de gran longitud y tres niveles sobre un relleno ganado al puerto —donde el asiento diferencial es un riesgo real— y diseñarlas para fabricación en China, con todo lo que implica internacionalizar la producción, el transporte en contenedores y el montaje.

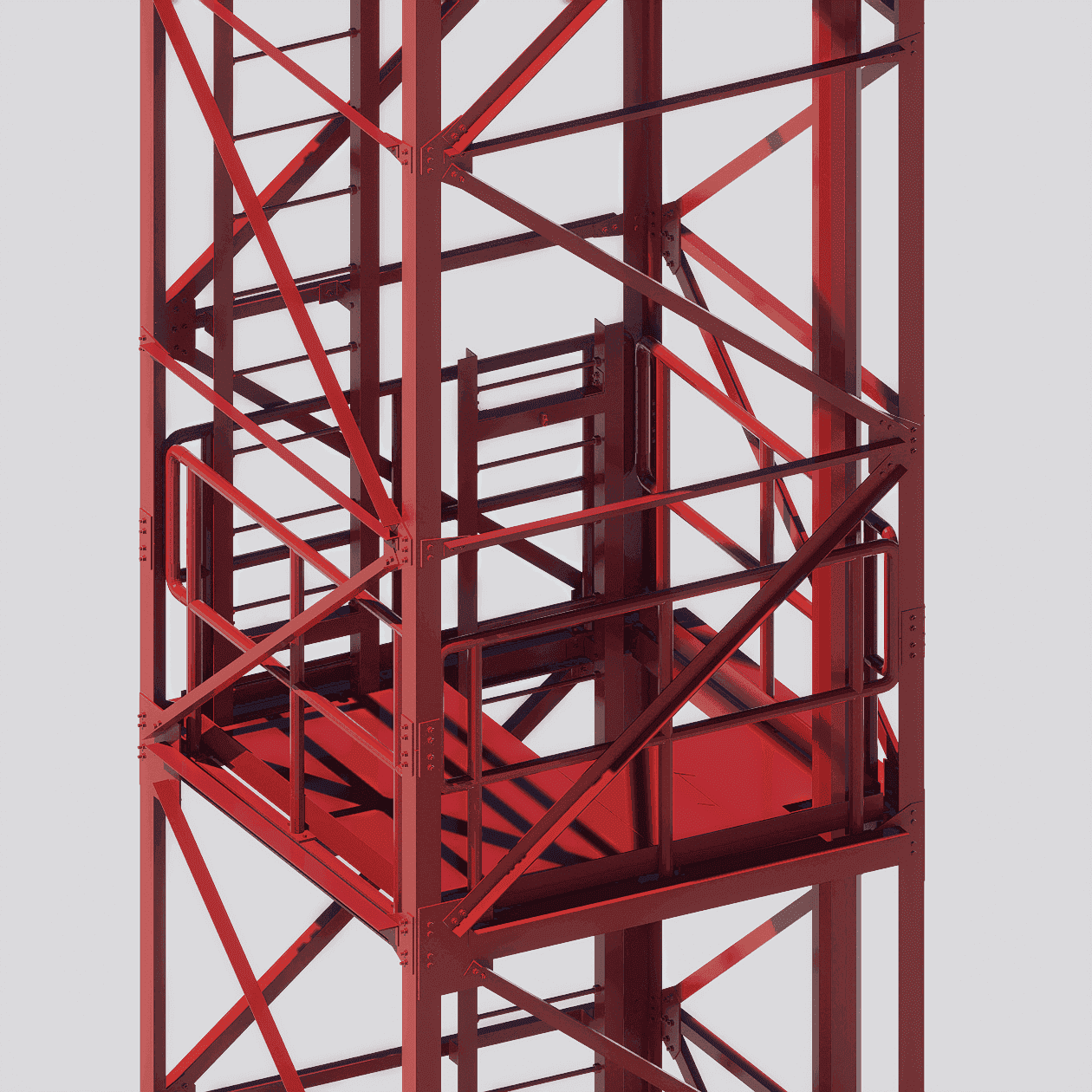

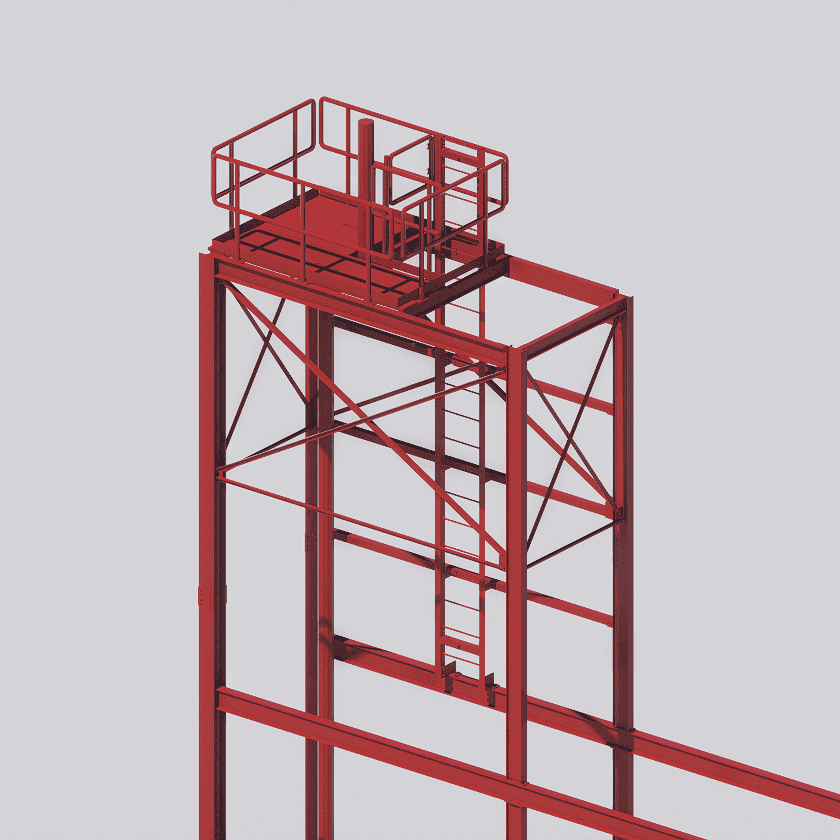

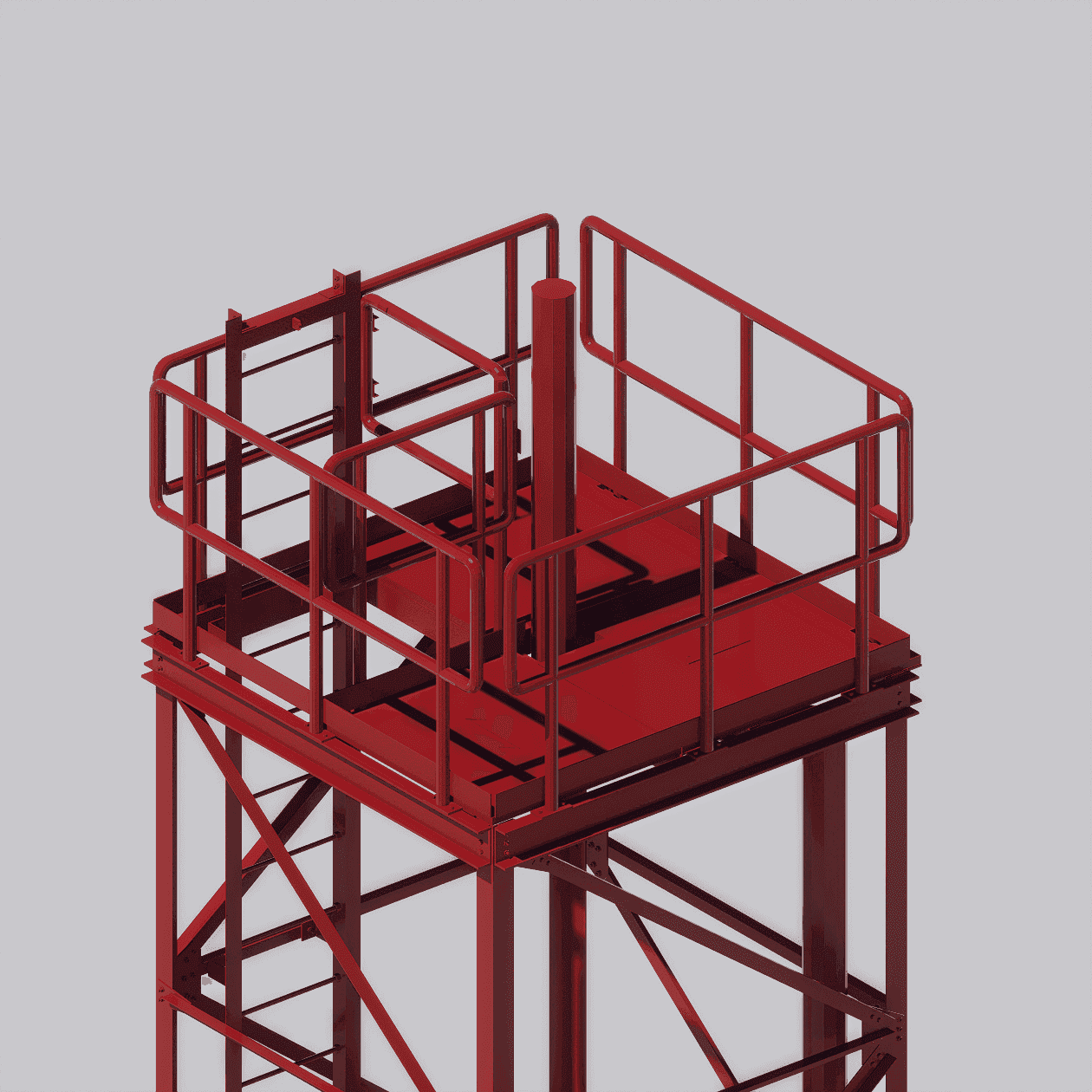

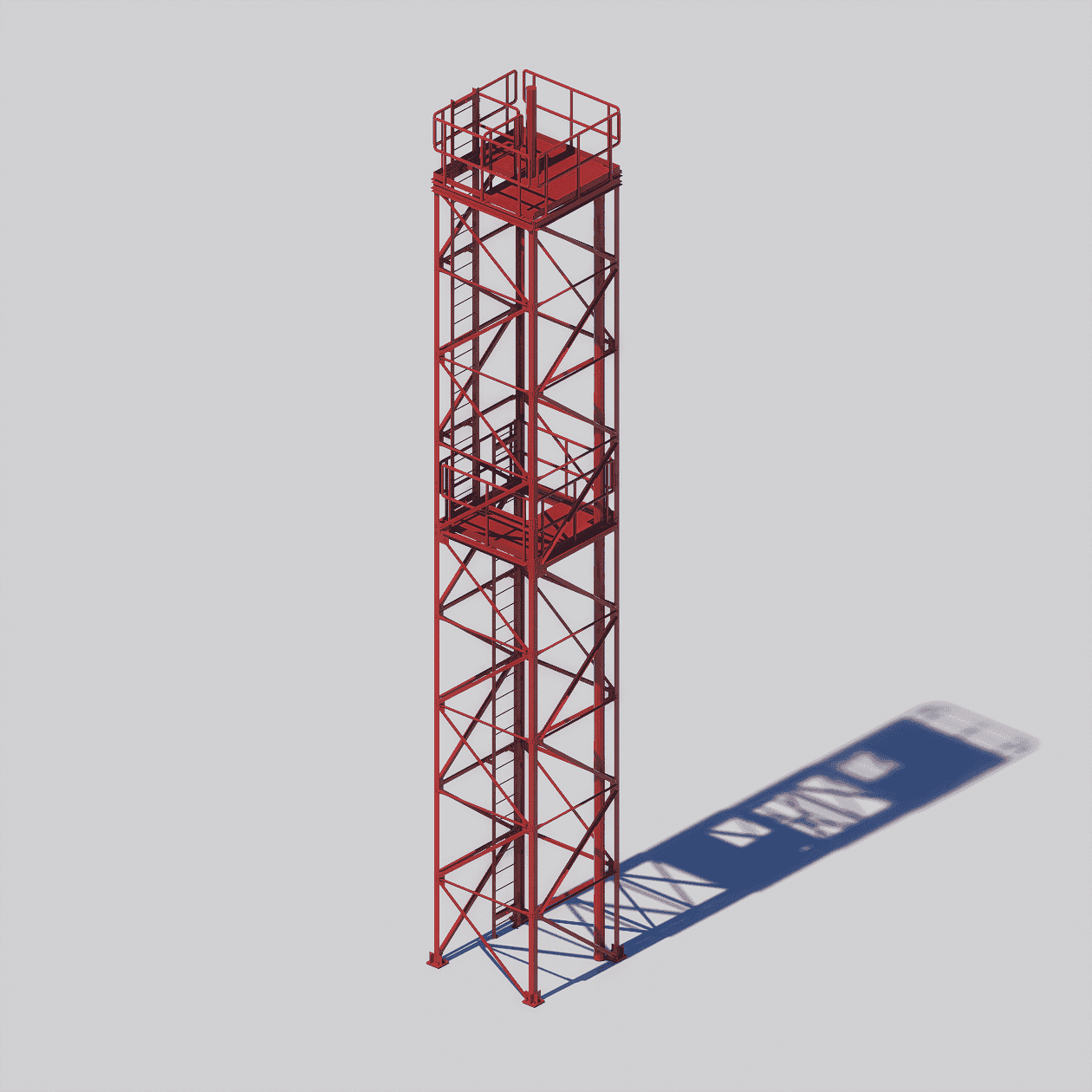

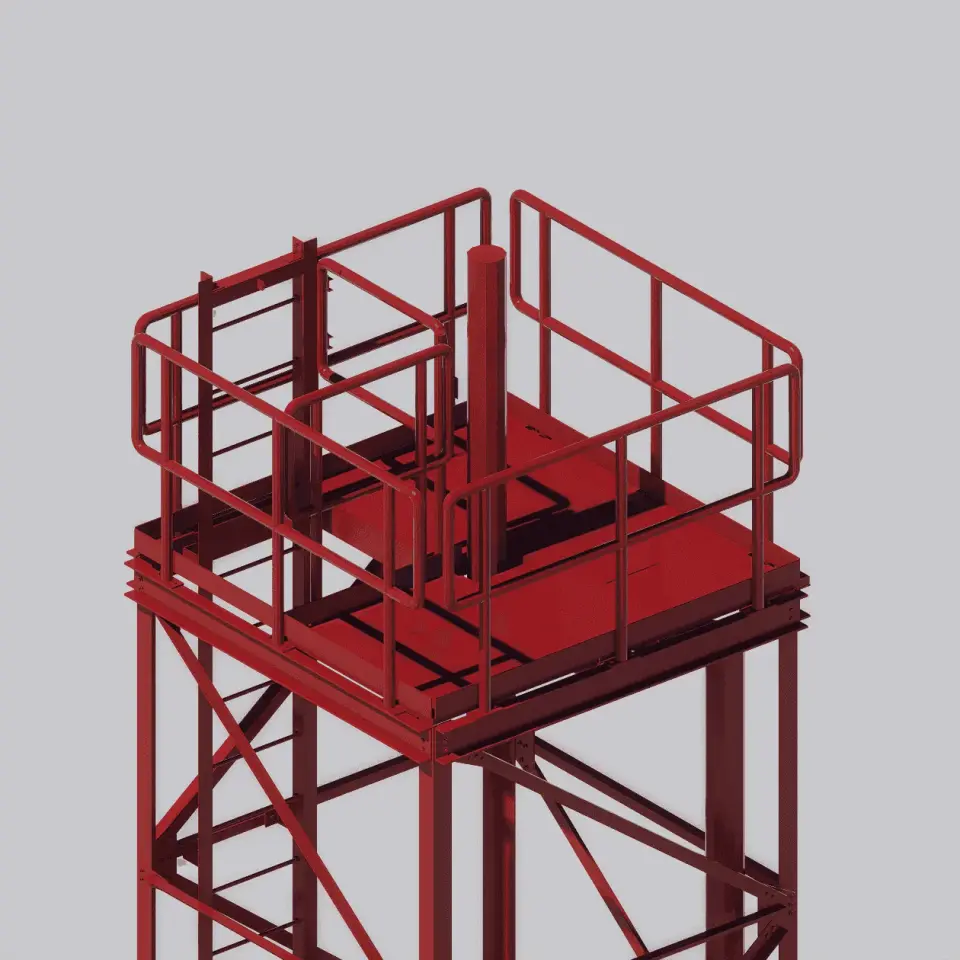

Realizamos un estudio de alternativas entre soluciones de alma llena y reticuladas para definir el esquema más conveniente en cada tramo. El diseño se preparó para fabricación en China, dimensionando la estructura para contenedores y resolviendo el montaje, con un análisis de sensibilidad al asiento diferencial por tratarse de un relleno portuario. Sobre estas pasarelas desarrollamos además la estructura de soporte de los monitores de incendio, modelada en LoD 400 con Tekla: ménsulas reticuladas de 15 m o elementos apoyados directamente sobre las pasarelas, según el caso. El trabajo incluyó el detalle completo de uniones, refuerzos de bases y perfiles, y abrazaderas de cañerías.
