Subestación MVQ

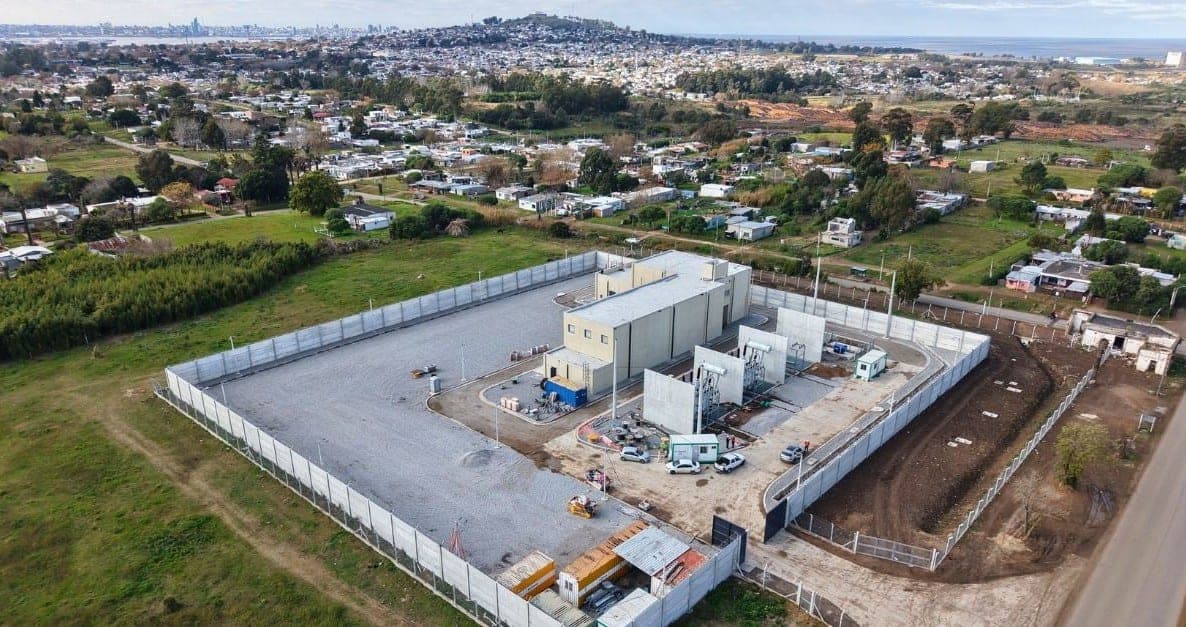

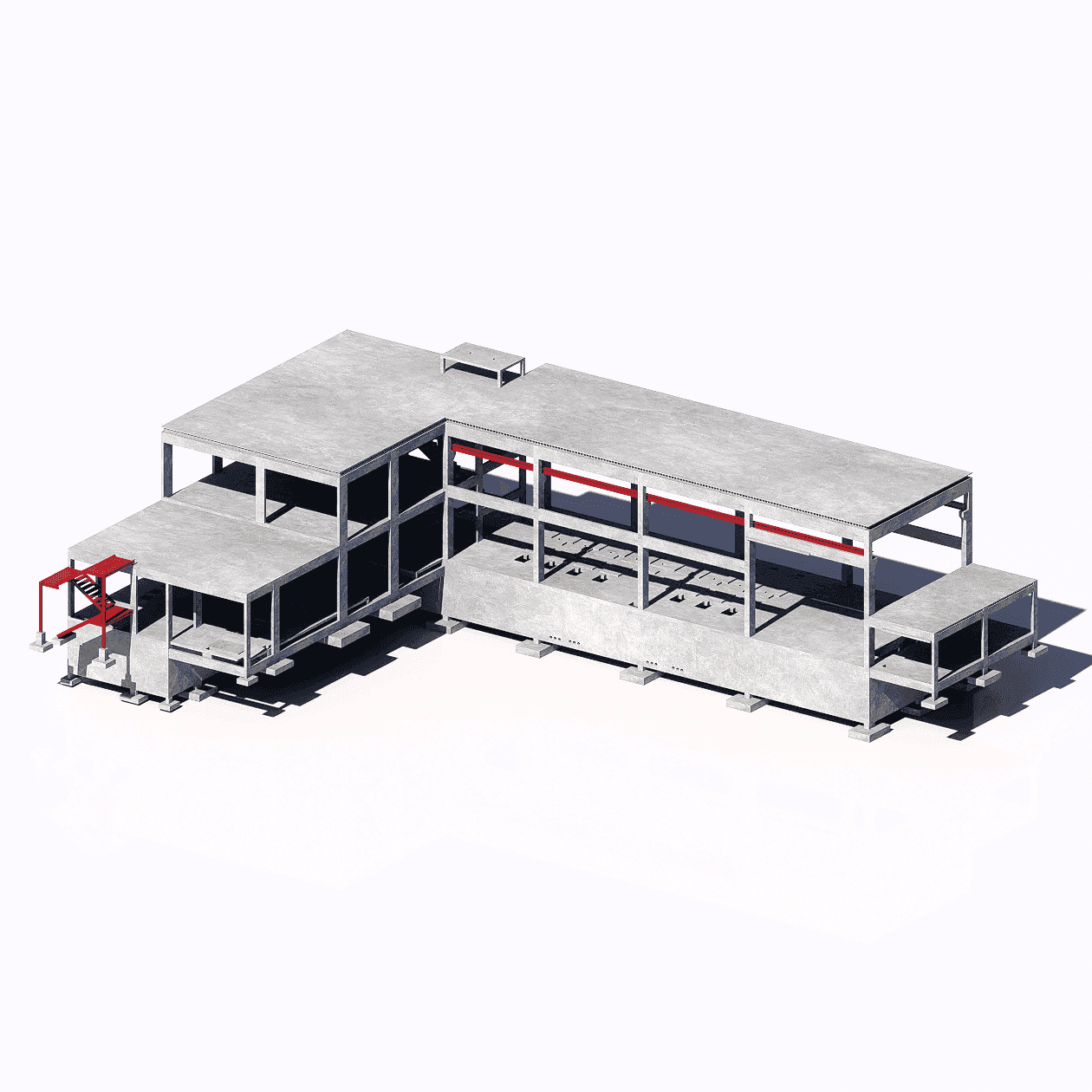

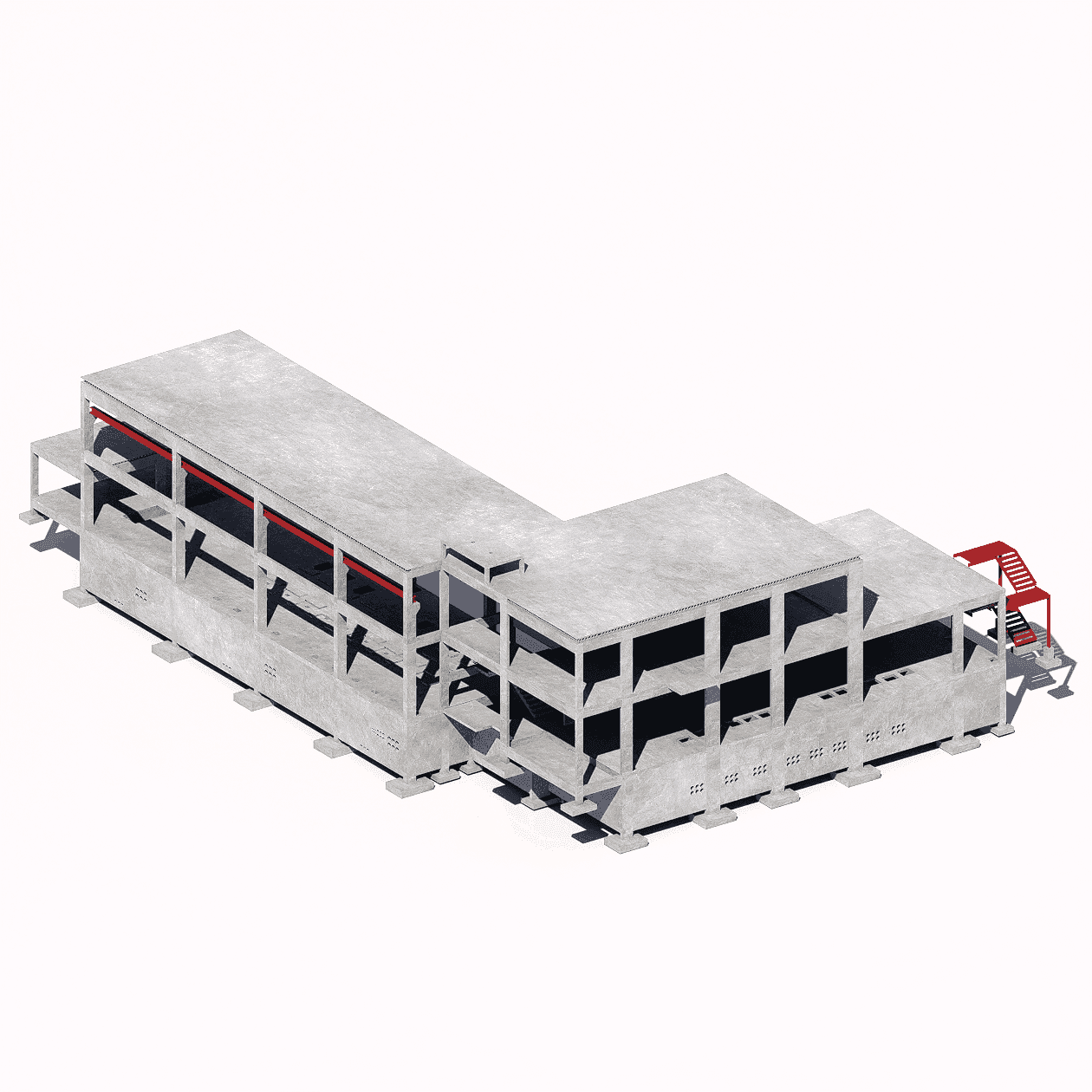

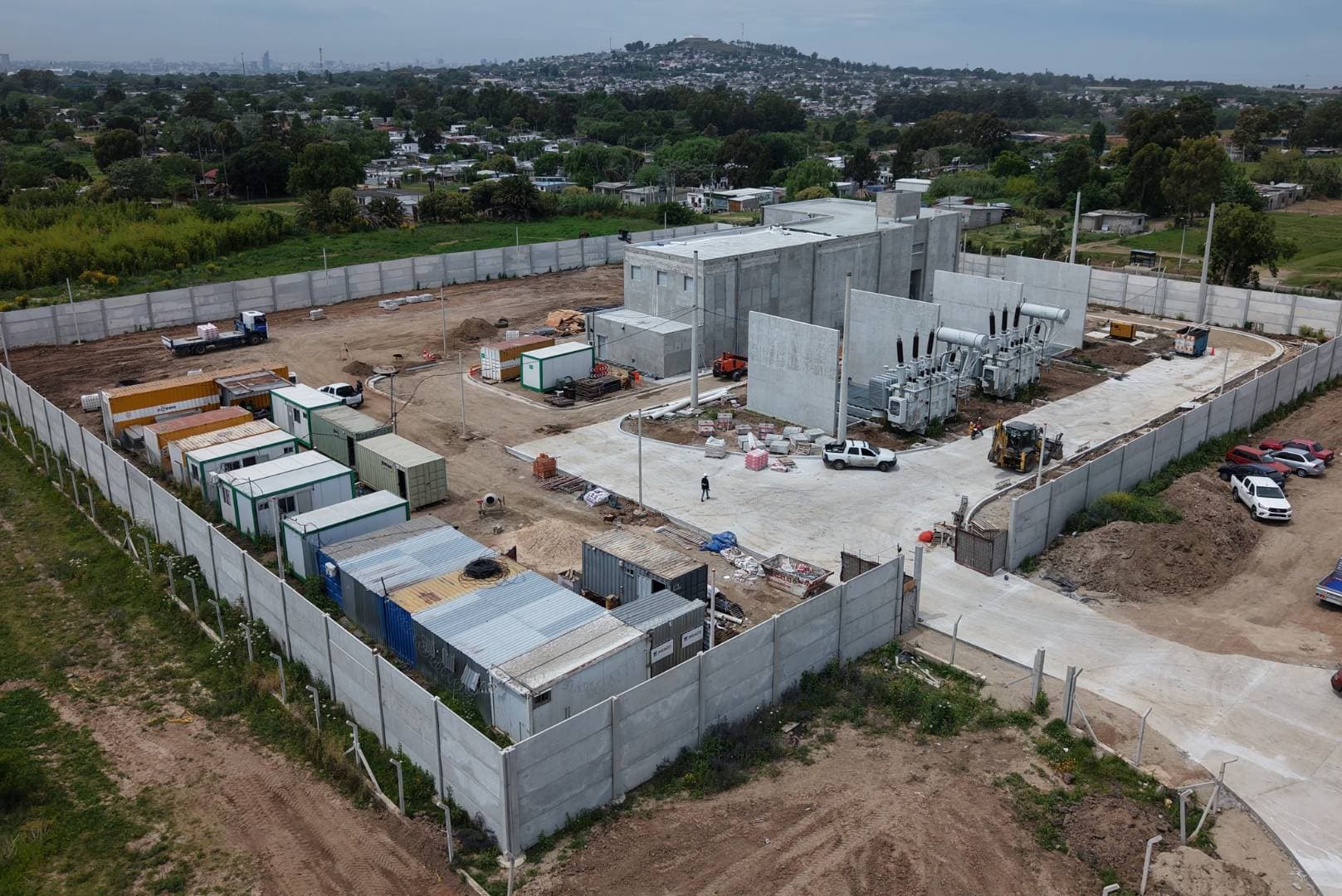

Edificio de subestación eléctrica de hormigón armado con viga carrilera, sala de GIS, subsuelo, cubierta de loseta prefabricada y cercos perimetrales prefabricados.
Edificio de subestación eléctrica de hormigón armado con viga carrilera, sala de GIS, subsuelo, cubierta de loseta prefabricada y cercos perimetrales prefabricados.

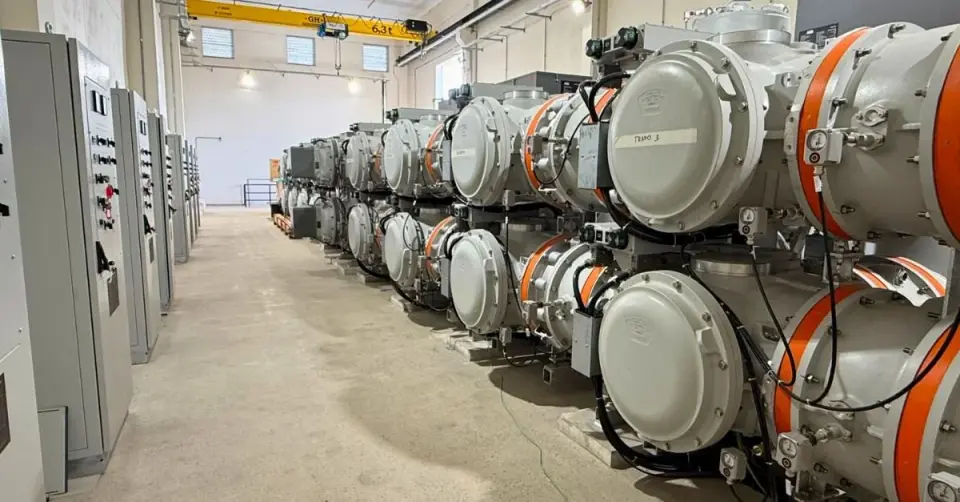

Una subestación eléctrica concentra decenas de pases de instalaciones —alta tensión, sanitaria, ventilación, cubas de transformadores— que condicionan la estructura, sumado a los requisitos de operación de la GIS, un equipo sensible a las vibraciones.
ealizamos un análisis dinámico de la losa de apoyo para evitar que el equipo GIS entrara en resonancia. La viga carrilera del puente grúa se diseñó controlando deformaciones verticales y horizontales admisibles y las cargas de frenado en ambas direcciones. Todo el proyecto se coordinó con las especialidades electromecánicas y pasó por revisiones del ente cliente (UTE).
