Subestación PCI
Edificio de subestación eléctrica de 780 m² con dos niveles de hormigón armado, sala GIS, puente grúa, cubierta prefabricada y estructuras complementarias para una instalación eléctrica de alta complejidad.
Edificio de subestación eléctrica de 780 m² con dos niveles de hormigón armado, sala GIS, puente grúa, cubierta prefabricada y estructuras complementarias para una instalación eléctrica de alta complejidad.

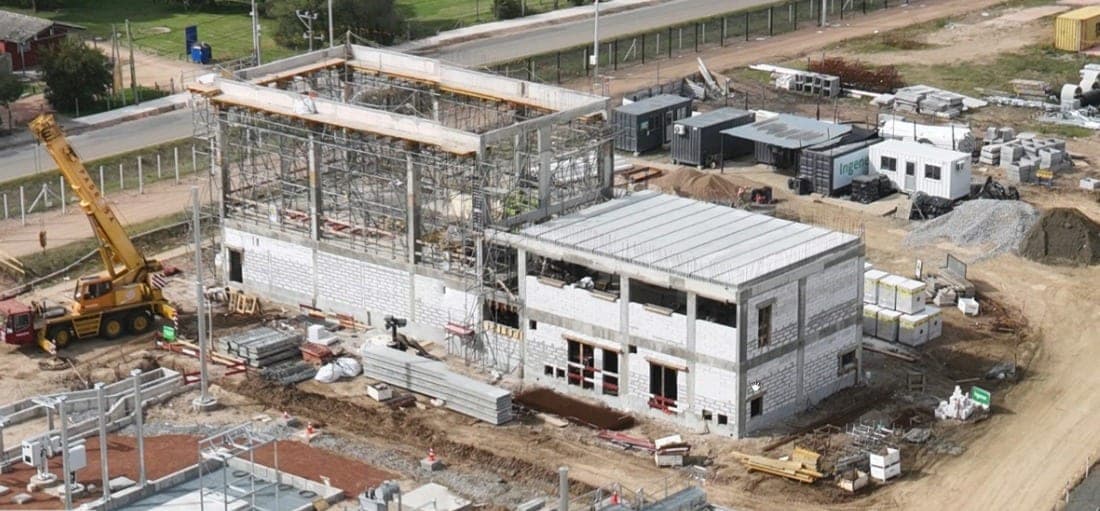

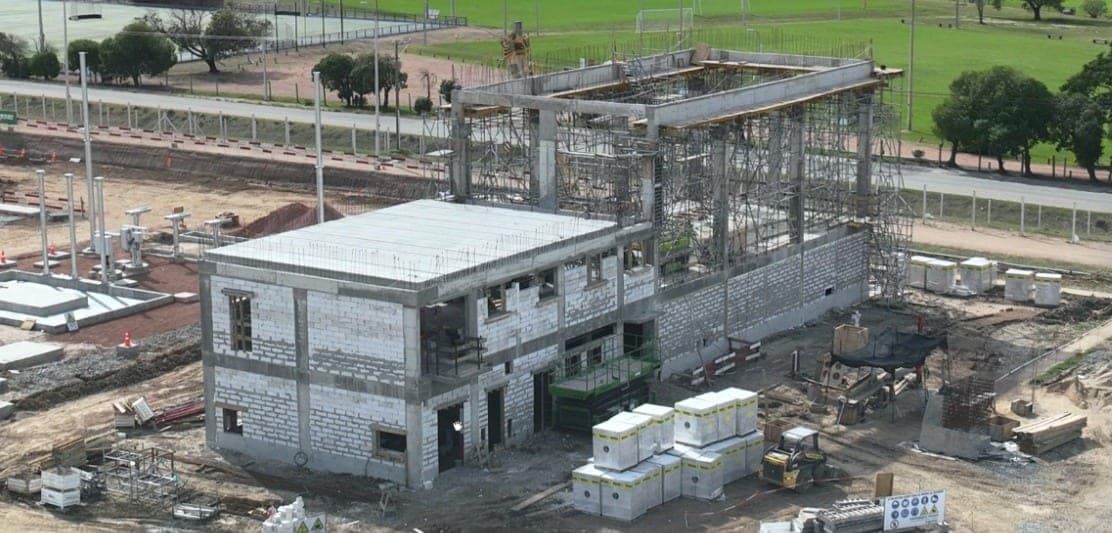

El proyecto consistió en desarrollar la estructura de una subestación eléctrica con elevados requerimientos funcionales y de precisión. El principal desafío fue diseñar la sala GIS, donde la losa debía presentar un comportamiento dinámico compatible con los equipos, evitando que sus frecuencias naturales coincidieran con las del sistema GIS para eliminar riesgos de resonancia. Además, fue necesario coordinar la estructura con una arquitectura desarrollada íntegramente en BIM, contemplando desde el proyecto todos los pases, insertos, anclajes y elementos embebidos requeridos por las instalaciones y los equipos eléctricos.

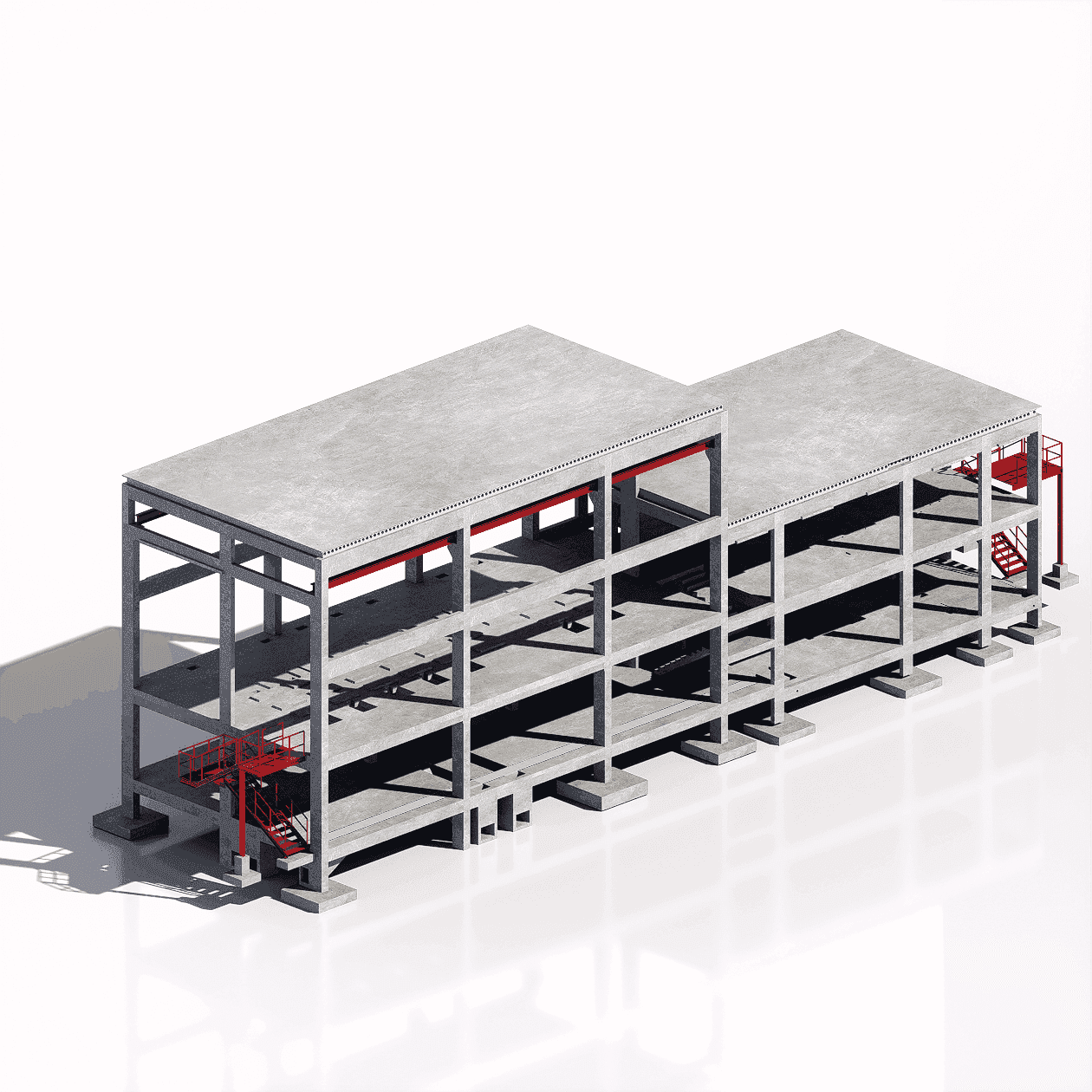

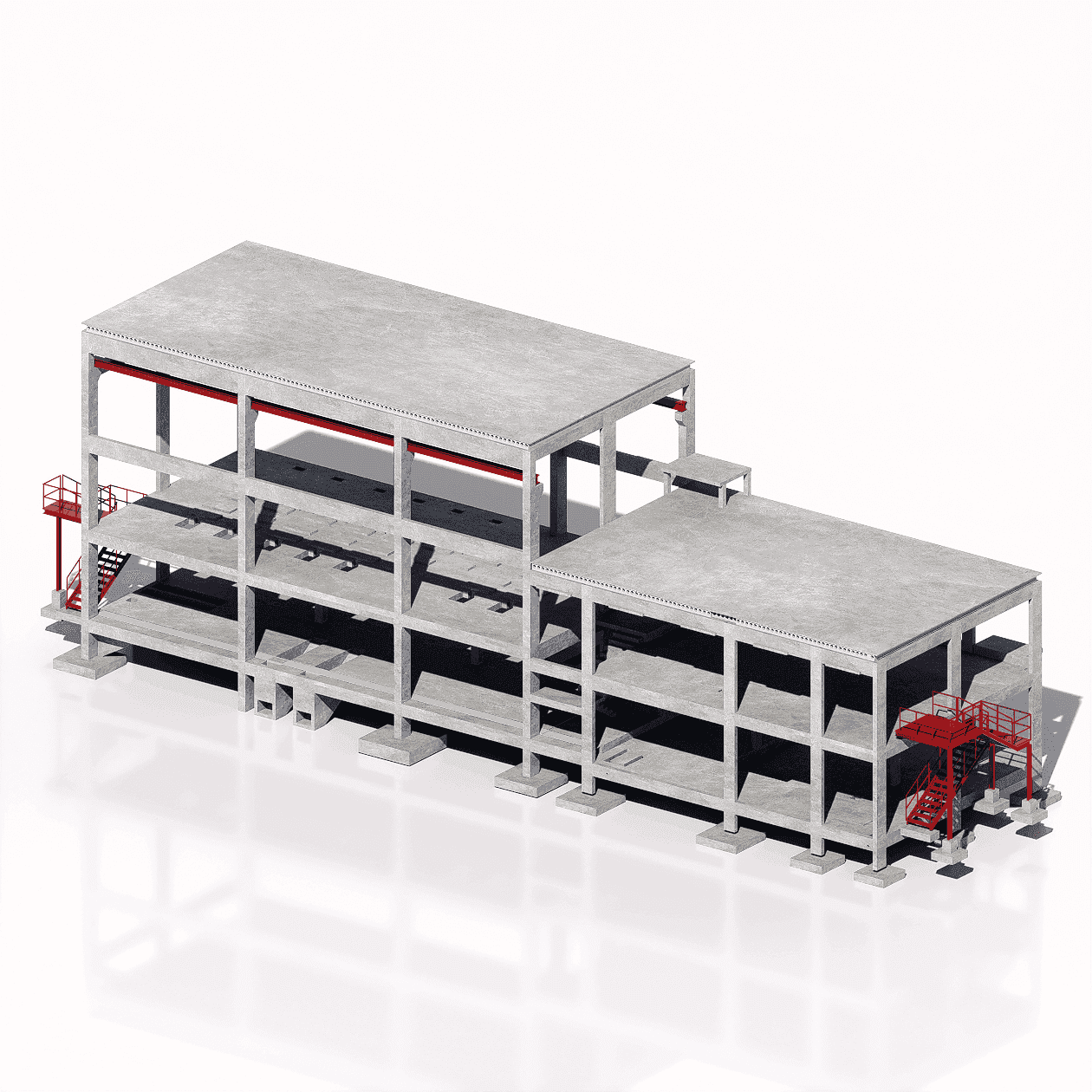

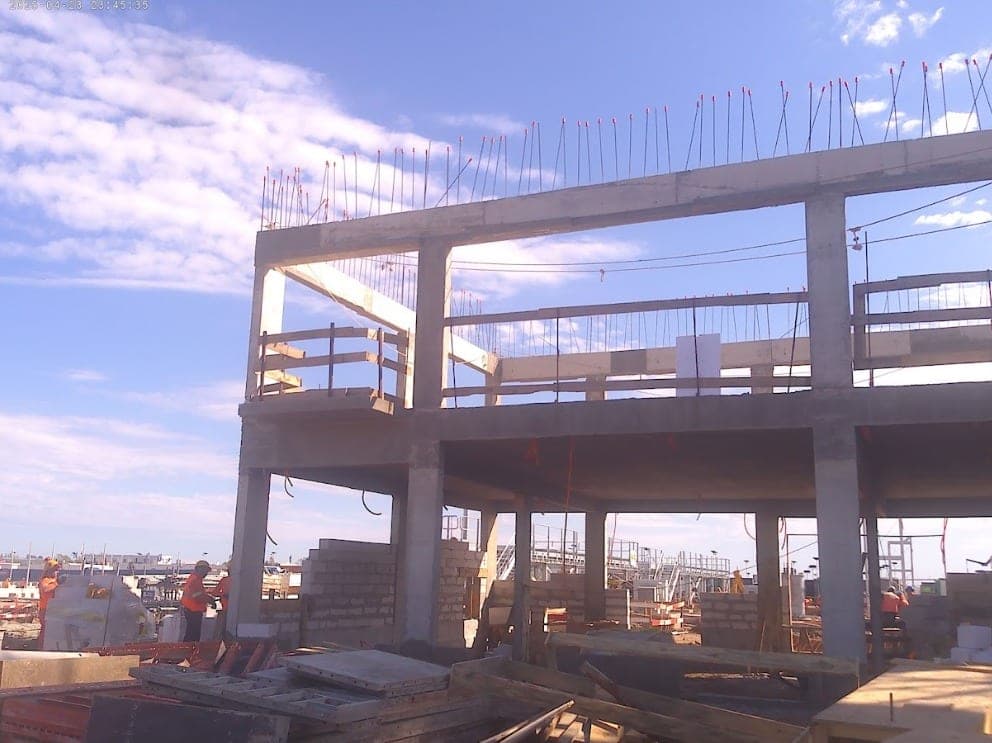

Desarrollamos el proyecto estructural completo del edificio, compuesto por dos niveles de hormigón armado, cubierta de losetas prefabricadas, puente grúa, escalera interior de hormigón armado, dos escaleras metálicas exteriores y los cercos perimetrales prefabricados con sus portones de acceso. Para la sala GIS realizamos un análisis dinámico de la estructura, verificando los modos propios de vibración y ajustando el diseño para alejar las frecuencias naturales de la losa de las frecuencias de operación de los equipos, garantizando un funcionamiento seguro y evitando fenómenos de resonancia. Asimismo, implementamos un modelo BIM de coordinación que integró arquitectura, estructura e instalaciones, permitiendo detectar interferencias antes de la construcción y definir con precisión todos los pases, insertos, chapas de anclaje, elementos embebidos y reservas necesarias para el montaje de los equipos eléctricos. Esta metodología redujo significativamente los conflictos en obra y permitió entregar una ingenierí
